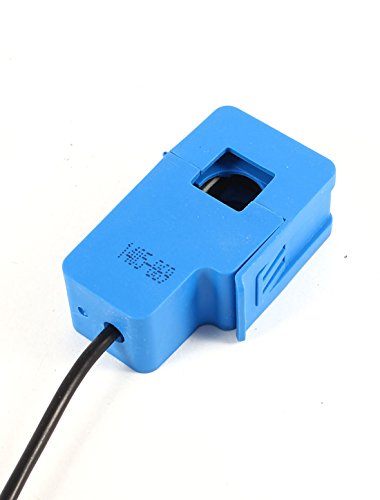

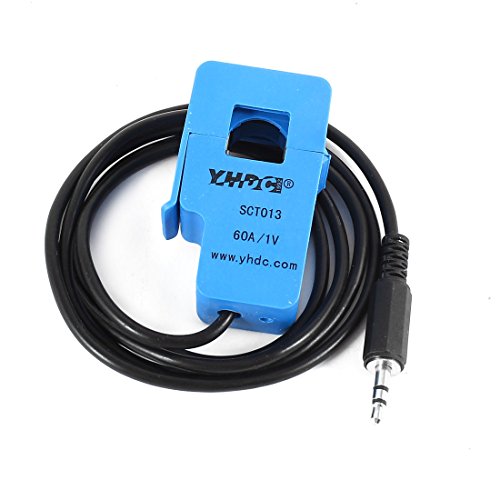

Transformateur de courant SCT-013-060 Aexit type split-core de 60A pour tableau électrique

Fiche technique et intégration du capteur de courant alternatif SCT-013-060

Le matériel d'analyse électrique SCT-013-060 appartient à la catégorie des transformateurs d'intensité à noyau partagé. Ce dispositif permet d'isoler magnétiquement la mesure du circuit de puissance, garantissant une protection totale des équipements électroniques connectés en aval. Sa sortie calibrée à 1V pour une entrée de 60A simplifie le traitement du signal sans nécessiter de résistance de charge externe complexe.

Points clés de l'architecture du produit 918P244

1. Noyau de ferrite ouvrant : Permet d'encercler le câble conducteur de façon hermétique pour capter le champ magnétique induit.
2. Cordon de liaison blindé : Une longueur de 1 mètre pour limiter l'impact des perturbations électromagnétiques environnantes.
3. Sortie jack mâle : Une connectique propre en 3.5mm pour éliminer les risques de mauvais contacts électriques.

Scénarios d'application courants

Ce transformateur trouve sa place au sein des systèmes de gestion technique du bâtiment pour la sous-mesure par zone, la surveillance des défaillances de machines industrielles légères ou la collecte de données environnementales. En transmettant une tension de un volt proportionnelle à la charge, il permet de détecter les anomalies de consommation ou les surcharges de ligne avant qu'elles ne provoquent une disjonction du réseau principal.
