Cylindre de serrage rotatif ALC40 ALC50 pneumatique horizontal

Analyse technique du cylindre de serrage rotatif horizontal ALC et JGL

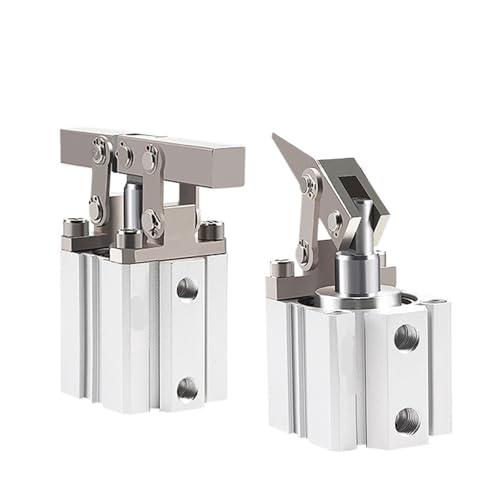

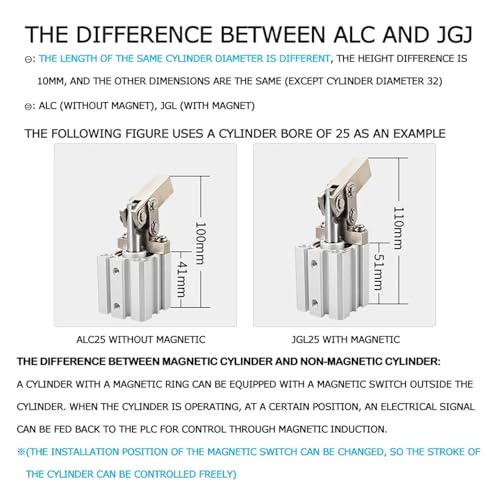

Destiné aux concepteurs de machines et aux ingénieurs de maintenance, le cylindre de serrage pneumatique horizontal rotatif offre une solution de bridage industriel performante. Cette gamme, couvrant les tailles ALC40, ALC50, JGL40 et JGL50, assure un verrouillage mécanique fiable par air comprimé.

Cinématique de serrage et conception mécanique

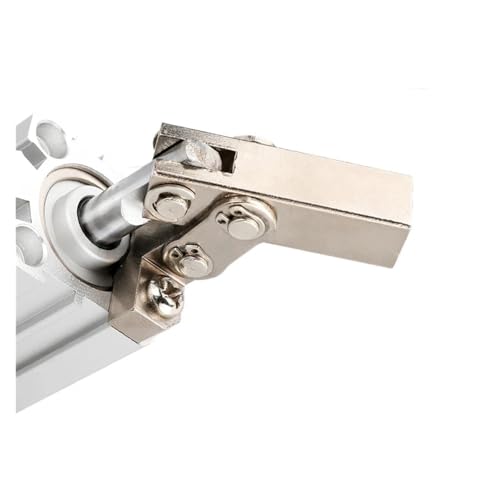

Chaque unité utilise un système de guidage hélicoïdal interne. Lors de l'admission d'air, le bras de serrage effectue d'abord une rotation angulaire pour se positionner au-dessus de la pièce, puis descend verticalement pour exercer sa force de pression. Ce principe évite d'endommager les surfaces délicates et permet de travailler dans des espaces restreints où un vérin linéaire classique serait trop encombrant.

Paramètres mécaniques essentiels

• Pression de fonctionnement : Entre 0,15 et 0,7 MPa pour une efficacité maximale.
• Angle de rotation standard : 90 degrés (disponible en rotation horaire ou antihoraire).
• Matériau du corps : Alliage d'aluminium anodisé pour limiter l'usure et la corrosion.
• Étanchéité : Joints en caoutchouc nitrile haute résistance pour prévenir les fuites d'air.

Scénarios d'intégration en usine

Ces composants se retrouvent principalement dans les systèmes de bridage pour machines-outils, les dispositifs de soudage automatisés et l'industrie de la tôlerie légère. Ils résolvent le problème des fixations manuelles lentes et fastidieuses en automatisant l'étape de blocage, ce qui sécurise l'opérateur et standardise la qualité de la production.
